Velas enrollables motorizadas: guía de medición

Para instalar correctamente tu vela enrollable, es fundamental tomar las medidas de la manera adecuada. Inicialmente, puedes identificar los puntos de anclaje y estimar las distancias con cierta tolerancia. Una vez instalados los anclajes, será necesario medir con precisión la distancia entre ellos.

Seguir estas indicaciones te garantizará una instalación perfecta y funcional. ¡Consulta la guía completa para todos los detalles!

Cómo funciona el configurador Zefira

Gracias a nuestro configurador online, hemos simplificado el proceso de compra e instalación dividiéndolo en dos fases distintas.

Cada fase corresponde a un pedido separado y recibirás el material en dos envíos diferentes, para maximizar la precisión y la facilidad de montaje.

Los 4 pasos para comprar Zefira:

FASE 1

1

Configura tu vela online

Identifica los puntos de anclaje y mide las distancias indicativas.
Configura tu vela en línea.
En esta fase, solo pagas el Kit Fase 1, que incluye todos los anclajes (postes y/o placas para pared).

2

Recibe e instala el Kit Fase 1

Recibirás los anclajes seleccionados, las muestras de tela, la cuerda métrica para una medición precisa y todo lo necesario para la fijación. Instala los soportes en tu espacio exterior.

FASE 2

3

Confirma las medidas en tu panel de usuario

Accede al sitio e ingresa las medidas precisas, tomadas después de la instalación de los anclajes. Elige la tela y compra la segunda parte del pedido: vela, enrollador y accesorios.

4

Recibe e instala el Kit Fase 2

En pocos días recibirás la vela a medida con su enrollador, el motor, el anemómetro, el panel solar y todos los accesorios incluidos. El montaje es rápido, sencillo y completamente DIY.

Cómo tomar las medidas

Una medición precisa es fundamental para garantizar una instalación perfecta.

Durante la fase de configuración de la vela, se te pedirá que indiques las medidas entre los puntos de anclaje. En esta etapa inicial, no es necesario ser extremadamente preciso: se permite una tolerancia de algunos centímetros. Estos datos sirven para calcular correctamente la configuración y el precio aproximado de tu vela.

Una vez que hayas recibido e instalado el Kit Fase 1, que incluye también una cuerda métrica profesional, podrás proceder con la medición exacta de las distancias reales entre los anclajes. Esta medición definitiva será fundamental para la producción del enrollador y la vela a medida, y deberá ingresarse en el panel de usuario antes de completar el pedido del Kit Fase 2.

ATENCIÓN: Todas las medidas solicitadas se refieren siempre a los anclajes y no a las dimensiones del tejido en sí. El sistema calculará automáticamente las medidas del toldo.

Instrucciones para la medición y configuración

Las medidas para el configurador

Utiliza una cinta métrica para medir el área donde deseas instalar la vela, teniendo en cuenta posibles obstáculos como paredes, árboles u otros elementos que puedan interferir con la instalación.

La confirmación de las medidas tras la instalación de los anclajes

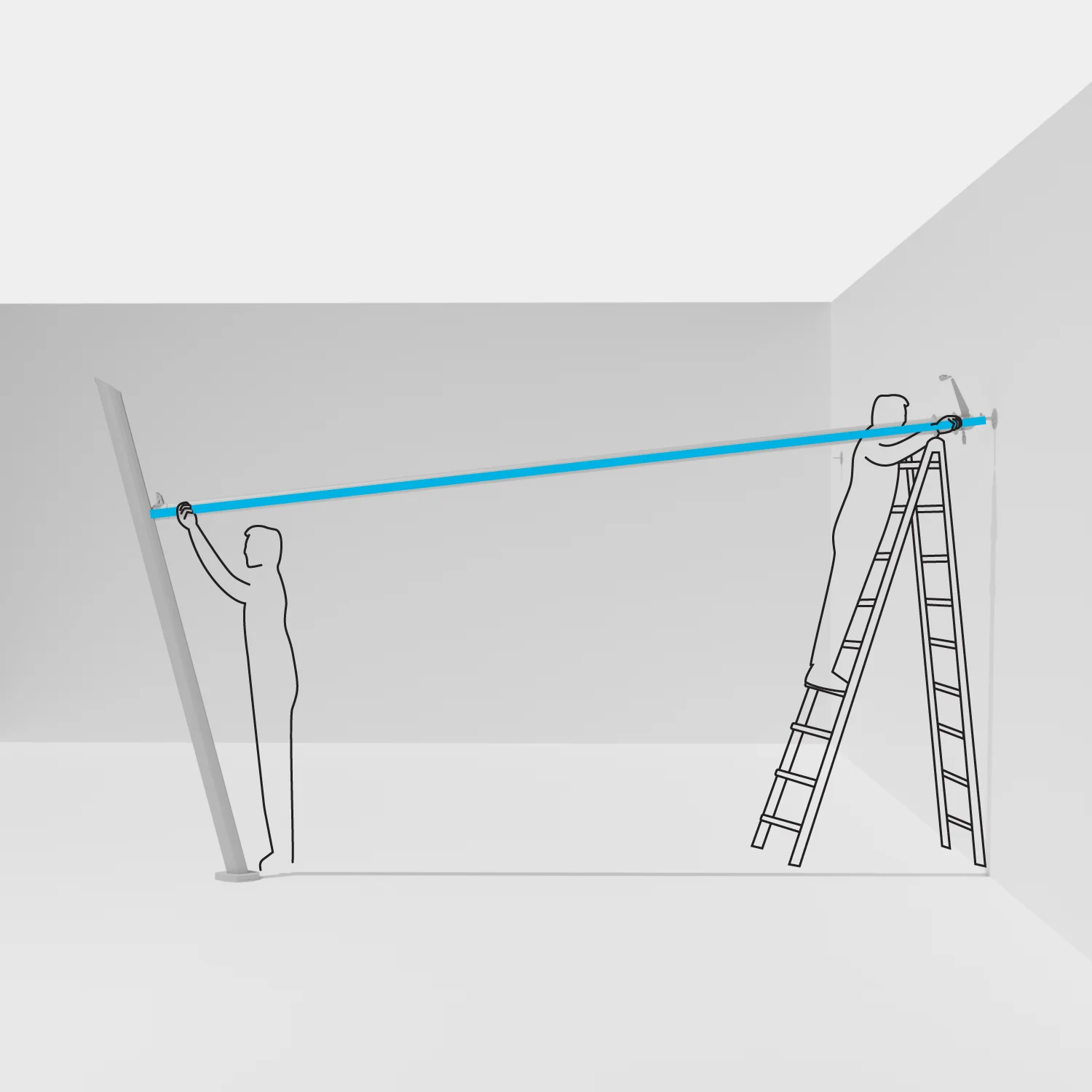

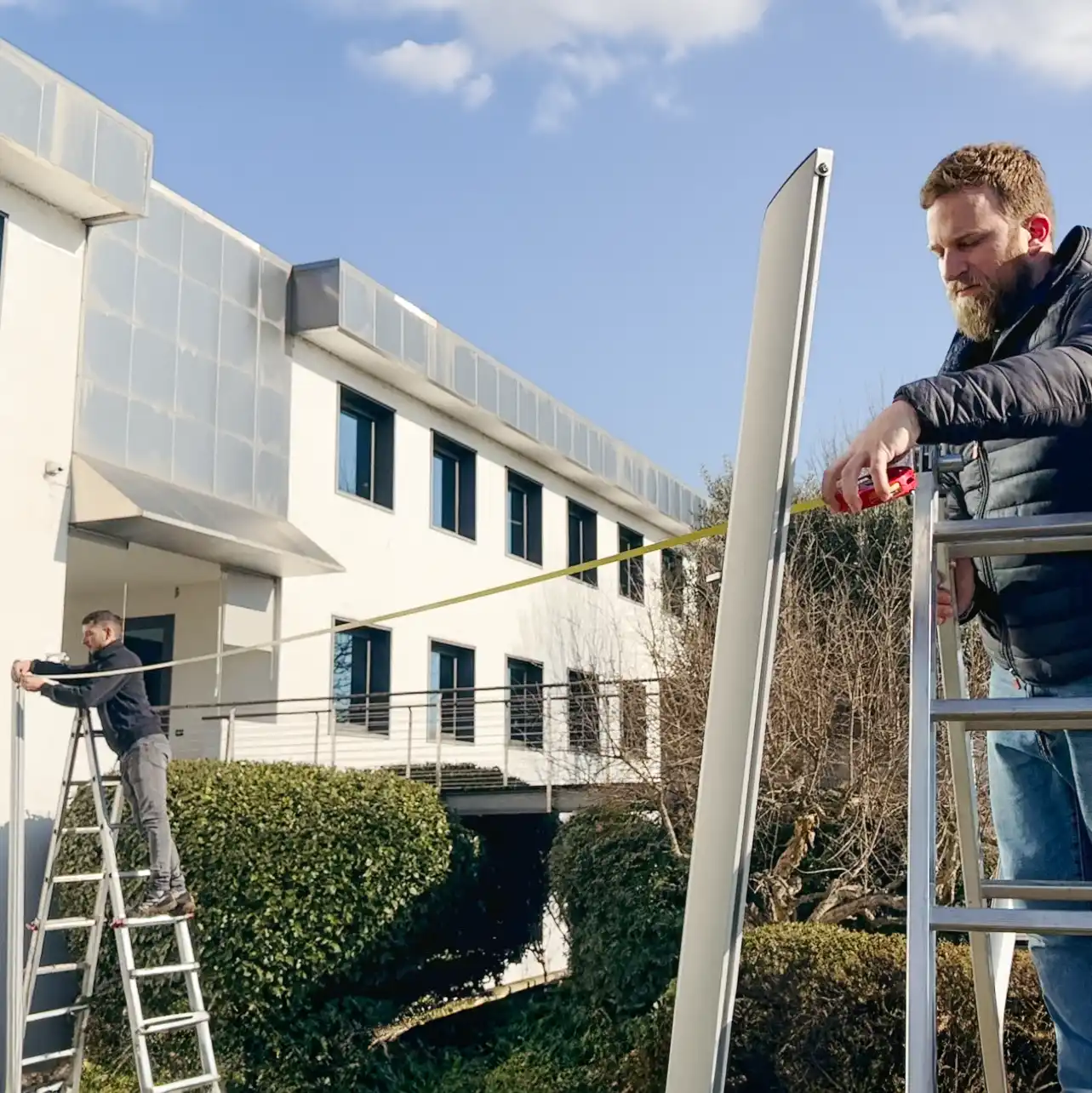

Utiliza la cuerda métrica proporcionada con el Kit Fase 1 para medir con precisión los ángulos y las diagonales de la vela.

Asegúrate de medir los anclajes con exactitud, manteniendo la cuerda métrica bien tensa y tomando las medidas desde el centro del agujero del anclaje para obtener datos precisos.

ATENCIÓN: Cuando tomes las medidas para el enrollador, ten en cuenta ya su posible inclinación y la altura definitiva de anclaje.

Cómo identificar el lado AC (eje enrollador)

El lado AC se indica convencionalmente como el del enrollador.

En un cuadrilátero (vela con 4 ángulos), el lado AC equivale a la diagonal.
En un triángulo (isósceles, escaleno, equilátero), el lado AC equivale a uno de los lados.
En un triángulo rectángulo, el lado AC equivale a la hipotenusa.

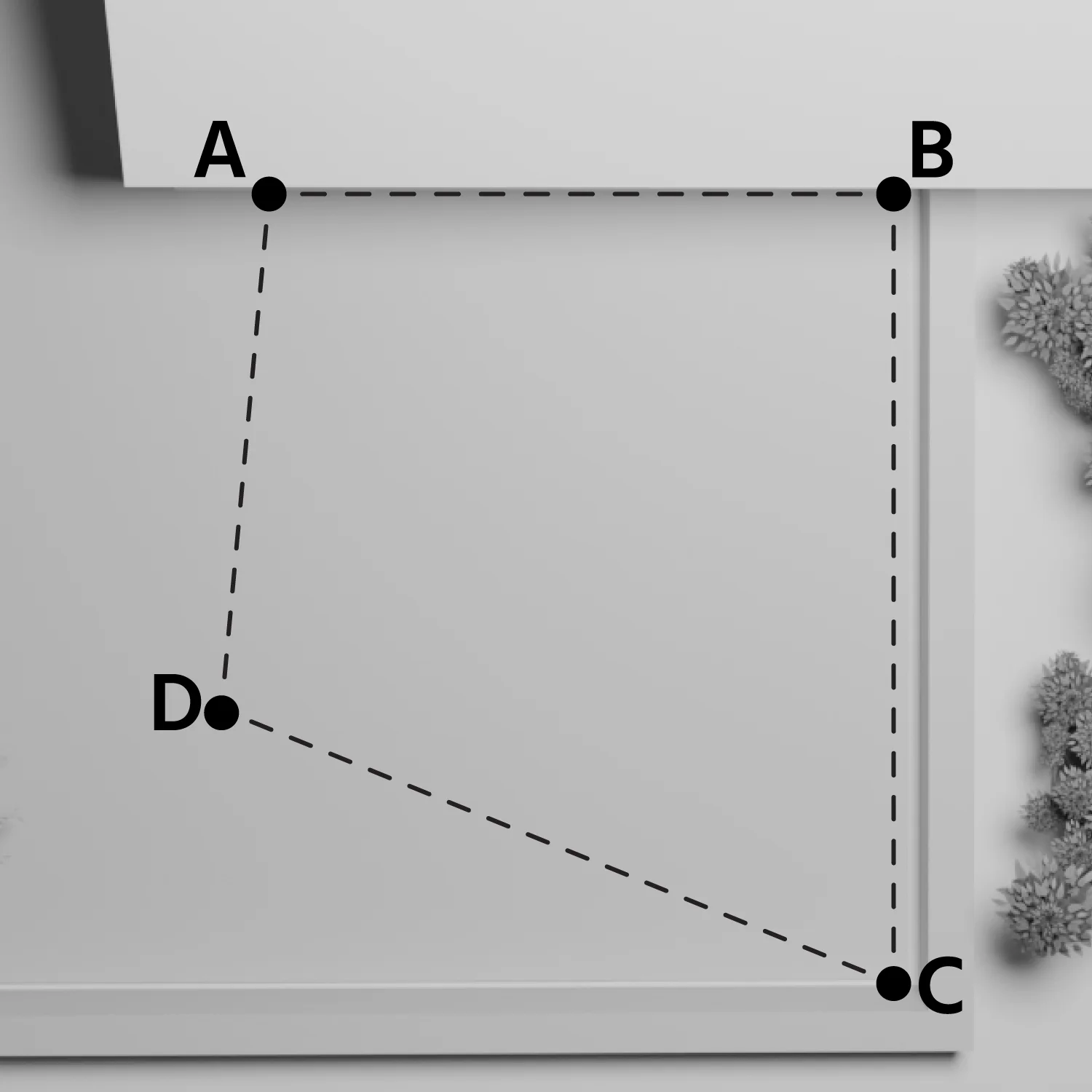

Ejemplo: cuadrilátero

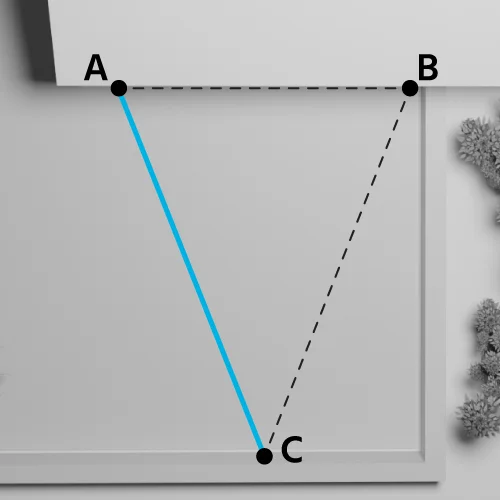

Ejemplo: triángulo isósceles, escaleno, equilátero

Ejemplo: triángulo rectángulo

Ángulo de instalación del motor

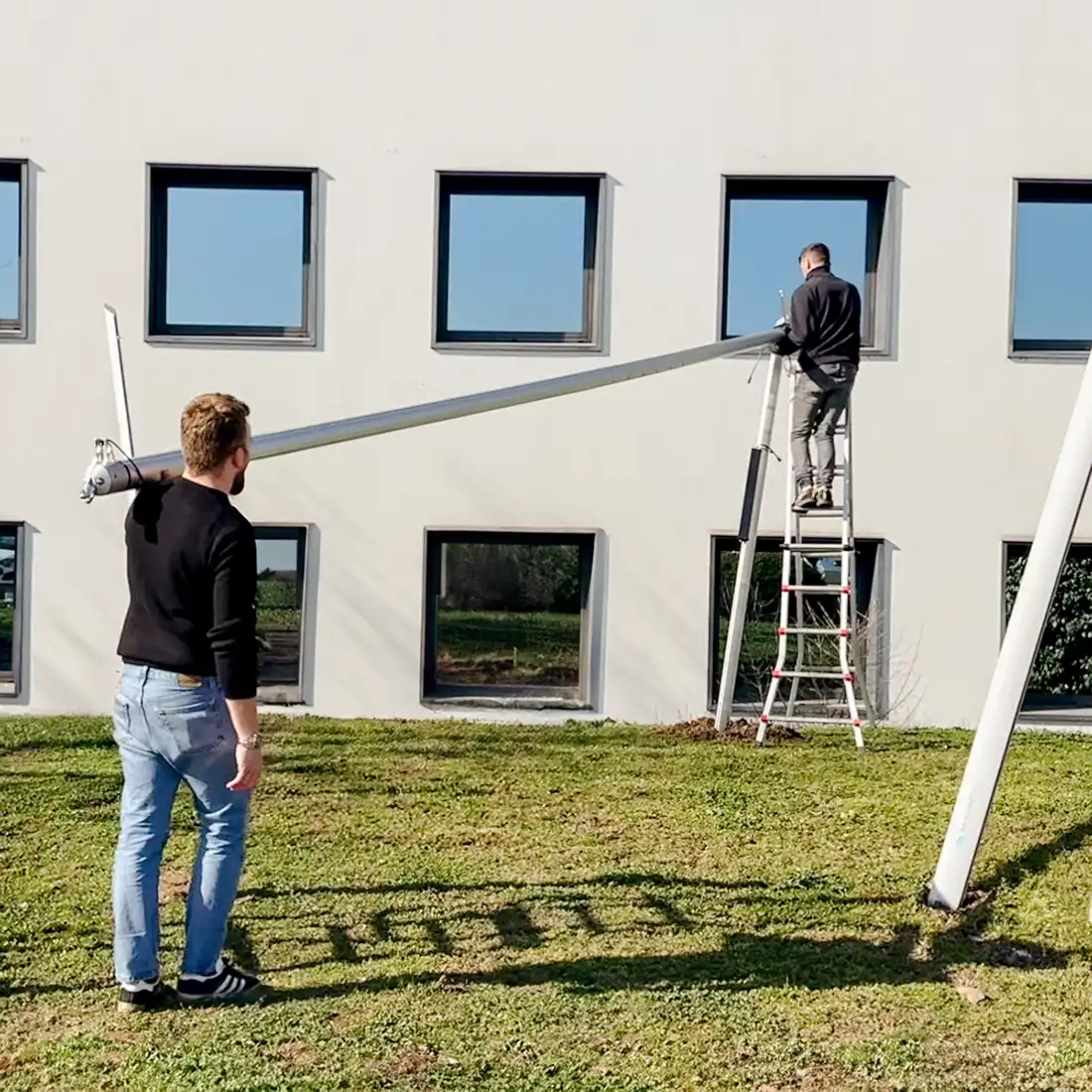

El ángulo A es el punto donde siempre se instala el motor, representando la referencia principal para la configuración de la vela.
Definir este ángulo primero permite determinar con precisión la posición de los demás anclajes, garantizando una instalación correcta y equilibrada.
El ángulo A debería representar el punto más alto del enrollador.

Medida del eje enrollador

La medida de la longitud del enrollador (lado AC) tiene una tolerancia de 2,5 cm por cada lado. Esta medida debe tomarse con máxima precisión en la FASE 2, cuando los anclajes estén instalados.

ATENCIÓN: ver restricción sobre los grados de los ángulos A y C en las especificaciones al final de la página.

Inclinación de la vela

El enrollador puede instalarse con inclinación.

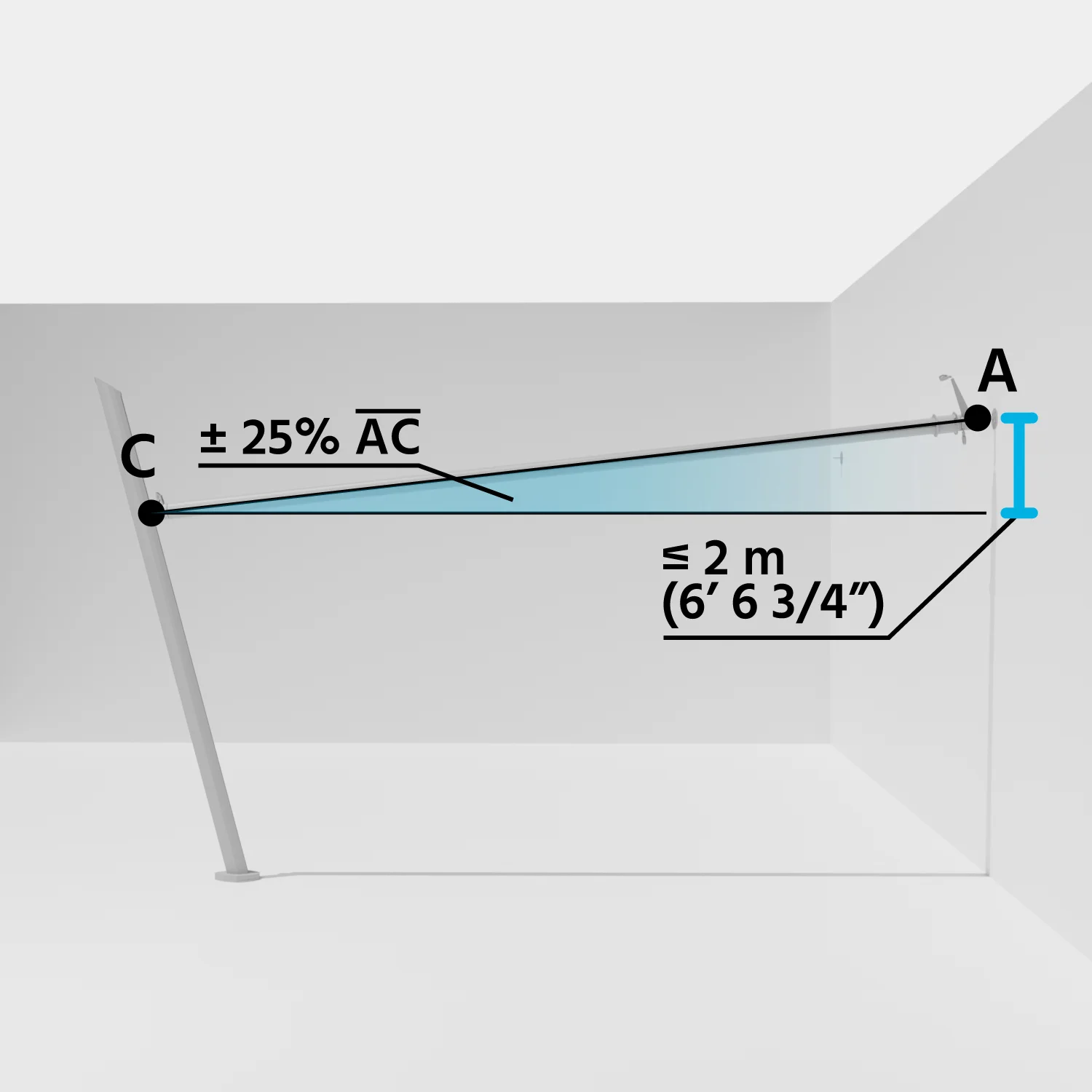

La inclinación máxima permitida para el lado AC es del ± 25% de la longitud del enrollador.

Ejemplo:

Si el enrollador (lado AC) mide 8 metros (800 centímetros),

Inclinación máxima = 800 / 100 x 25 = 200 centímetros

ATENCIÓN: Si decides instalar la vela con una inclinación del enrollador, la distancia efectiva entre el ángulo A y el ángulo C será mayor en comparación con una instalación completamente horizontal. Esto sucede porque, al inclinar el enrollador, la longitud es mayor que en una disposición paralela al suelo.

CONSEJO: Se recomienda NO inclinar el enrollador hacia el ángulo A, ya que alberga el motor.

AVISO: Las velas enrollables motorizadas deben instalarse con una inclinación adecuada para garantizar el correcto drenaje del agua de lluvia o granizo. Es necesario inclinar el enrollador y/o uno o más ángulos de la vela creando una pendiente del 25%.

Restricciones en la fabricación de la vela enrollable motorizada

Restricciones generales

Para garantizar la correcta realización del proyecto, es fundamental respetar ciertos requisitos técnicos durante el diseño de la vela enrollable motorizada.

  • Ángulo A: Es siempre el punto donde se instala el motor, representando la referencia principal para toda la configuración.
  • Lado AC: Esta diagonal corresponde al enrollador y debe cumplir con medidas específicas para garantizar la estabilidad y la tensión óptima de la lona.
  • Dimensiones del lado AC:
    • Longitud mínima: 210 cm
    • Longitud máxima: 800 cm

Restricciones especiales para velas triangulares (forma: triángulo)

  • Superficie máxima: 20 m²

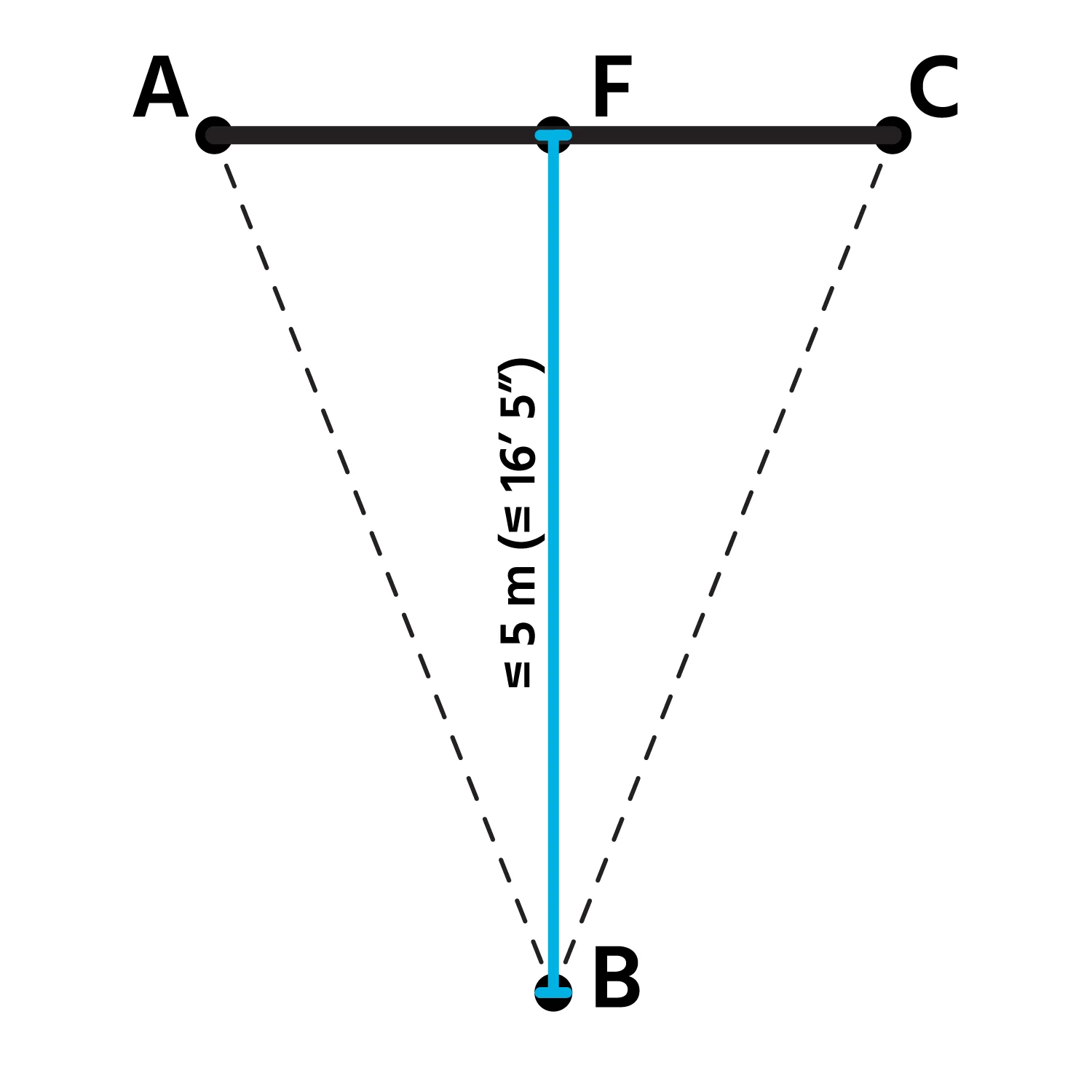

  • El lado BF, perpendicular al lado AC (enrollador), puede medir máximo 5 metros. (figura 1)

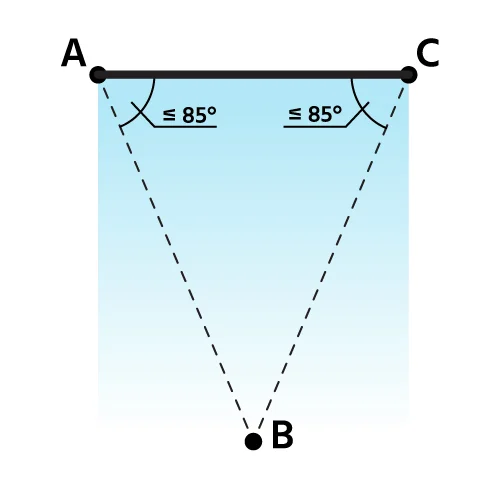

  • Los ángulos A y C deben ser inferiores o iguales a 85°. En términos prácticos, el ángulo B debe permanecer dentro del contorno del enrollador para poder enrollarse correctamente. (figura 2)

figura 1

figura 2

Restricciones especiales para cuadriláteros (formas: cuadrado, rectángulo, trapecio)

  • Superficie máxima: 30 m²

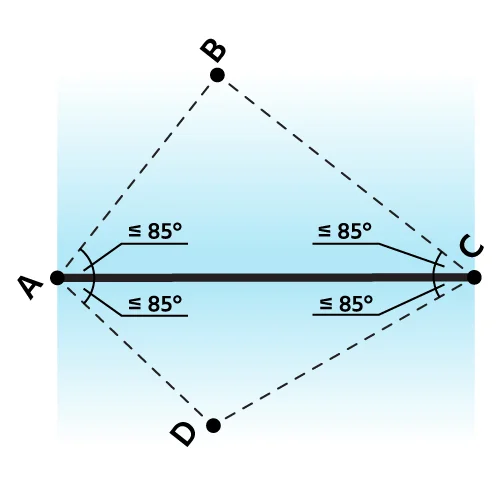

  • Los ángulos A y C deben ser inferiores o iguales a 85°. En términos prácticos, los ángulos B y D deben permanecer dentro del contorno del enrollador para poder enrollarse correctamente. (figura 3)

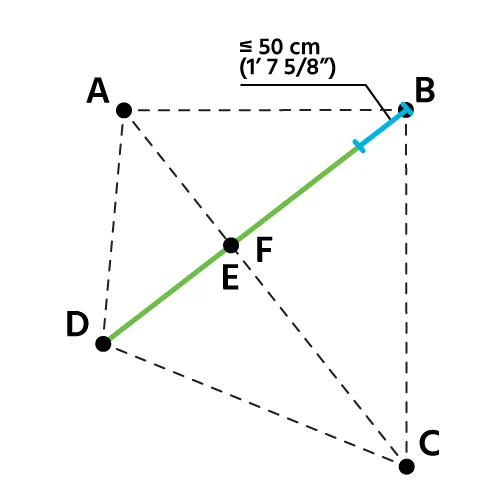

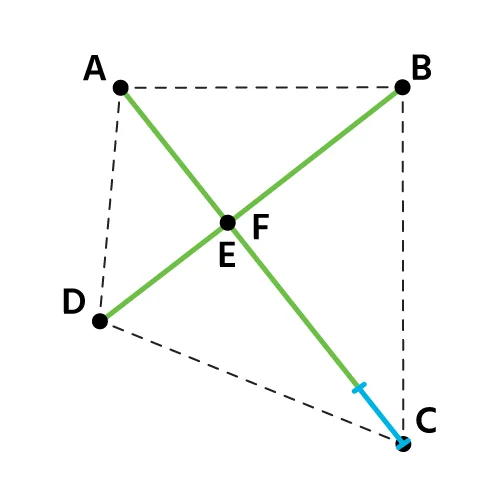

  • La diferencia de apertura (longitud) entre la medida DE y la medida BF no debe superar los 50 cm de longitud, como se muestra en la figura 4.
  • El lado AC (enrollador) debe ser siempre más largo que los lados DE y BF, como se muestra en la figura 5.

figura 3

figura 4

figura 5

Descarga la guía en formato impreso y anota las dimensiones que te pediremos durante la configuración.

Descargar guía
